Anclaje argolla index ch-ar cargas medias m8x60 Ø11

ANCLAJE ARGOLLA INDEX CH-AR CARGAS MEDIAS M8X60 Ø11

Descripción anclaje argolla Index

Anclaje CH-AR, antigiro para cargas medias, argolla, ideal para aplicaciones y usos en carpas, carteles, pancartas.
Material de uso en hormigón armado, hormigón, piedra, ladrillo macizo.

Características anclaje argolla Index

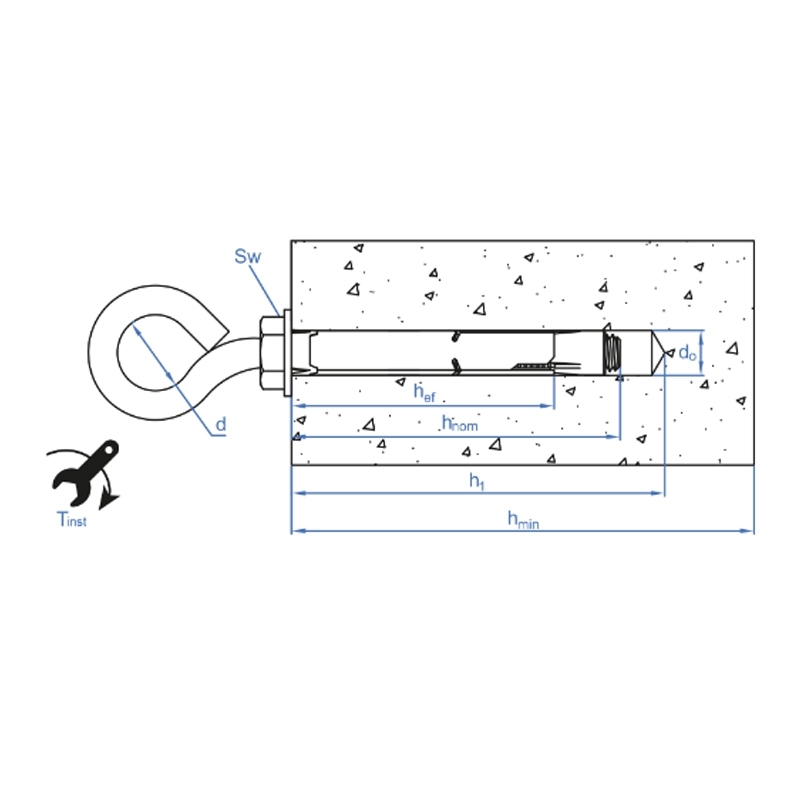

· Medidas M8 x 60 Ø11.
· L - Longitud 60.
· d0 - Ø Broca 11.
· h1 - Profundidad mínimo de taladro 60.
· hnom - Profundidad mínimo del anclaje 51.
· Tins - Par de apriete Nm 20.
· Distancia min. entre ejes "B" 54.
· Ø Ojo 13.
· Mº - M8.
· df - Ø Elemento a fijar 13.
· hmin - Espesor mínimo material base 100.
· hef - Profundidad efectiva 45.
· Distancia minima al borde "A" 54.
· SW - Llave de instalación 13.
· Extracción hormigón no-fisurado 146.
