Anclaje argolla index ch-ar cargas medias m6x45 Ø8

ANCLAJE ARGOLLA INDEX CH-AR CARGAS MEDIAS M6X45 Ø8

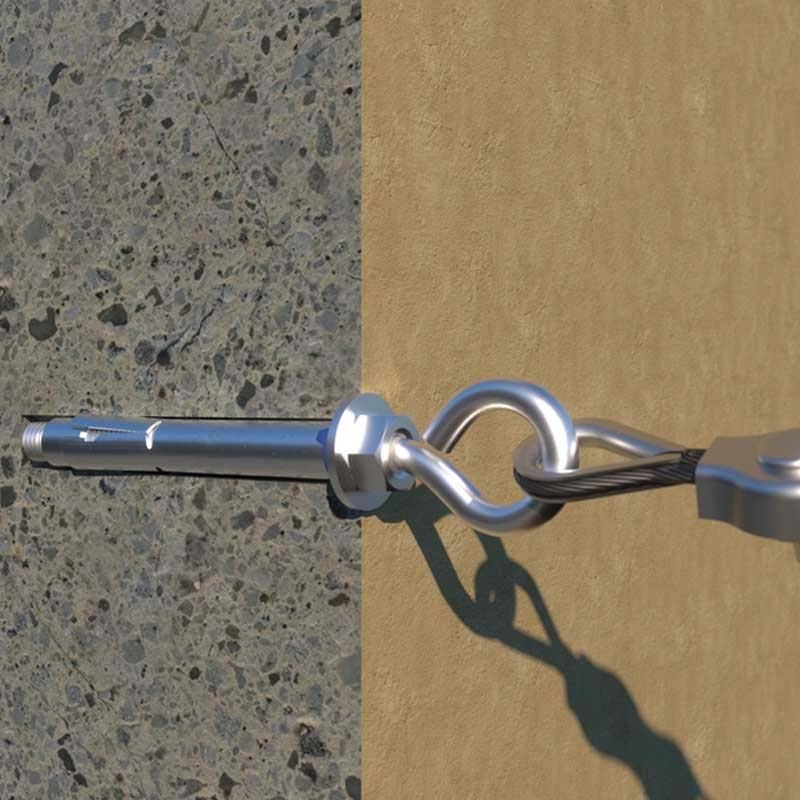

Descripción anclaje argolla Index

Anclaje CH-AR, antigiro para cargas medias, argolla, ideal para aplicaciones y usos en carpas, carteles, pancartas.
Material de uso en hormigón armado, hormigón, piedra, ladrillo macizo.

Características anclaje argolla Index

· Medidas M6 x 45 Ø8.
· L - Longitud 45.
· d0 - Ø Broca 8.
· h1 - Profundidad mínimo de taladro 45.
· hnom - Profundidad mínimo del anclaje 39.
· Tins - Par de apriete Nm 10.
· Distancia min. entre ejes "B" 41.
· Ø Ojo 10.
· Mº - M6.
· df - Ø Elemento a fijar 9.
· hmin - Espesor mínimo material base 100.
· hef - Profundidad efectiva 35.
· Distancia minima al borde "A" 41.
· SW - Llave de instalación 10.
· Extracción hormigón no-fisurado 73.
