Anclaje tornillo index ch-to cargas medias m8x80 Ø10

ANCLAJE TORNILLO INDEX CH-TO CARGAS MEDIAS M8X80 Ø10

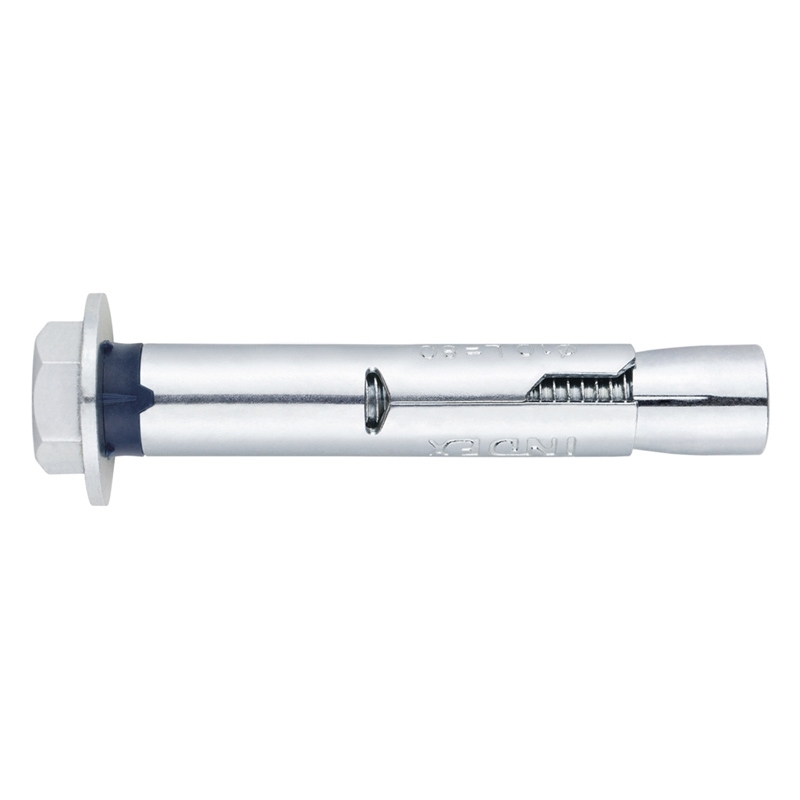

Descripción anclaje tornillo Index

Anclaje antigiro tornillo hexagonal 6.8, homologado ETE Opt.7, para cargas medias.
Aplicaciones y usos en aparatos de aire acondicionado, antenas, mobiliario urbano, barandillas, barandillas de balcón, barandillas de carretera, barandillas de madera, carpas.
Materiales de uno en hormigón armado, hormigón, piedra, ladrillo macizo.

Características anclaje tornillo Index

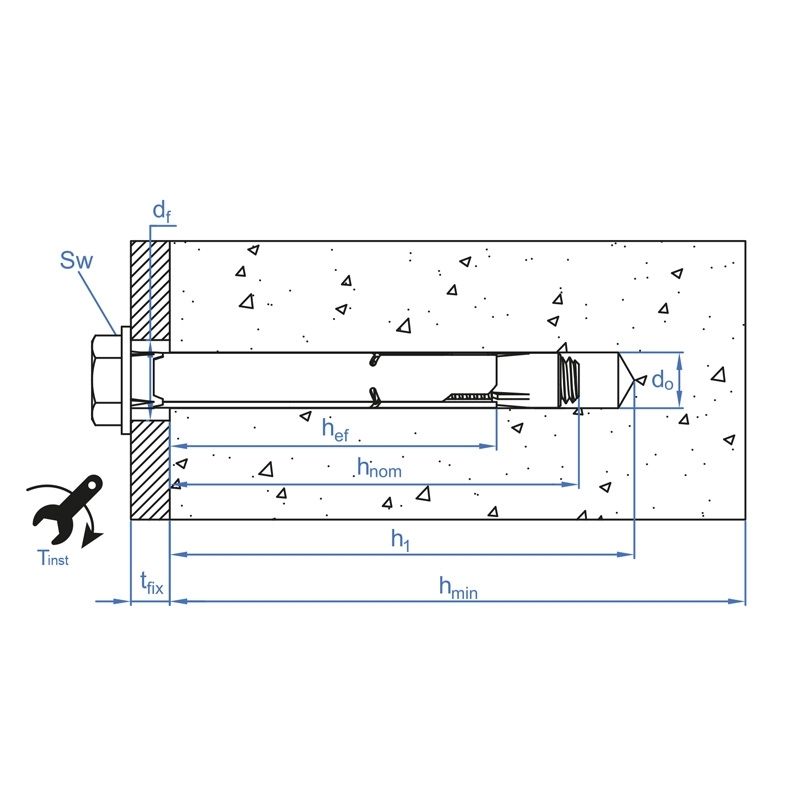

· Medida M8X80 Ø10.
· L - Longitud 80.
· d0 - Ø Broca 10.
· h1 - Profundidad mínimo de taladro 60.
· hnom - Profundidad mínima del anclaje 51.
· tfix - Espesor máxima a fijar 27.
· Distancia minima al borde "A" 54.
· SW - Llave de instalación 13.
· Cizalladura hormigón no-fisurado 604.
· Mº - M8.
· df - Ø Elemento a fijar 12.
· hmin - Espesor mínima material base 100.
· hef - Profundidad efectiva 40.
· Tins - Par de apriete Nm 20.
· Distancia minima entre ejes "B" 54.
· Extracción hormigón no-fisurado 485.
